M342-13

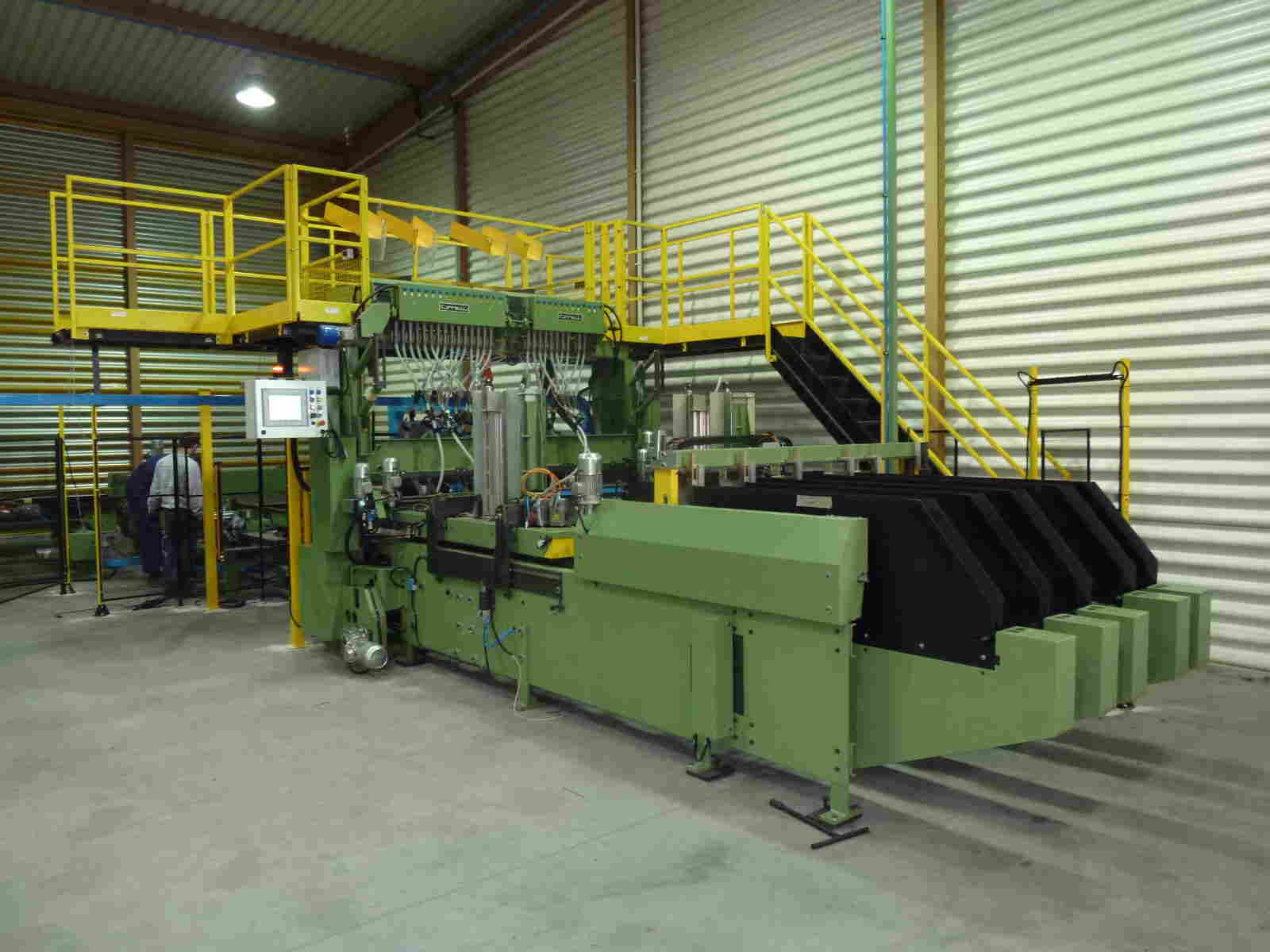

M342-13 a

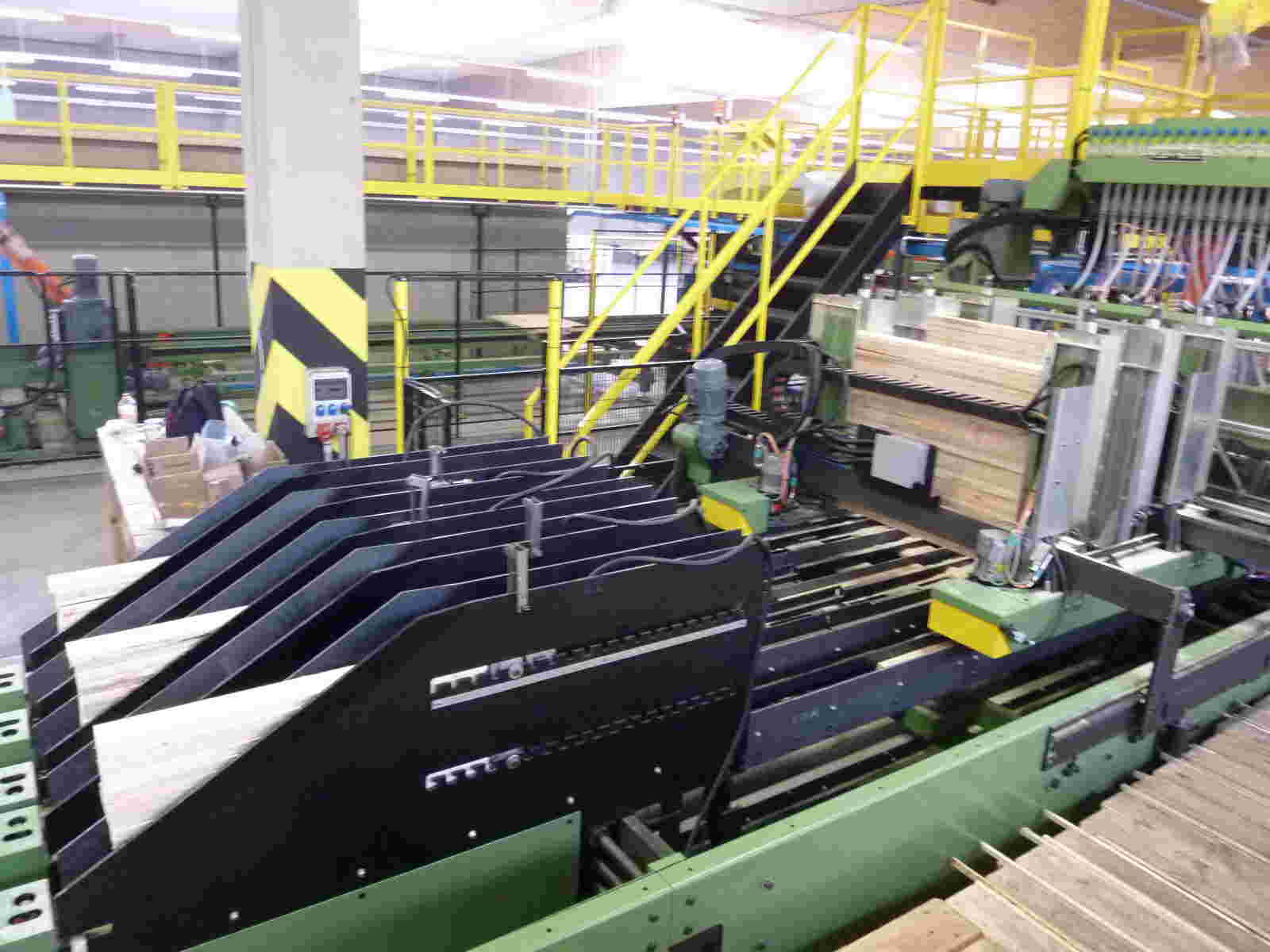

Magazine-3

Hier mit 5 Unterzug- und 3 Deckbrettmagazinen

Mechanische Nagelmaschine für Decks, Kistenelemente und 2-Wege-Paletten im Querdurchlauf.

Mechanische Nagelmaschine mit Spindelverstellung (auf Wunsch motorisiert oder computergesteuert) zur Herstellung von offenen oder geschlossenen Decks, Kistenelementen und 2-Wege-Paletten im Querdurchlauf, mit 2-3 Deckbrettmagazinen.

Leistung : ca.  300-534 Decks/Stunde, siehe Diagramm Pr242-13  (theoretischer Takt)

Personal : 1-2 Mann

Paletten : 600x600 bis 1500x1500 mm (350x350 bis 2500x2500 mm auf Anfrage)

Rüstzeit : 5-15 Minuten (mit Computer  0,3-2 min.)

Arbeitsweise:

Die Unterzüge werden von Mitnehmerketten aus den hinten liegenden Magazinen ausgezogen. Die Deckbretter werden aus den hydraulischen Magazinen in eine separate Mitnehmerkette gelegt und dann zu zwei servomotorgesteuerten Schiebern befördert, die die Deckbretter dann in die gewünschte Position unter die Hammerkästen schieben. Die Brettabstände und der Nagelabwurf können mittels des Siemens Computers beliebig gewählt werden. Es sind offene, wie auch geschlossene Decks, sowie ein seitlicher oder rund umlaufender Rücksprung positiv wie auch negativ möglich.

Angetriebene Umnietung quer zur Holzfaser

Zusatzausrüstungen:

4. und 5. Unterzugbahn

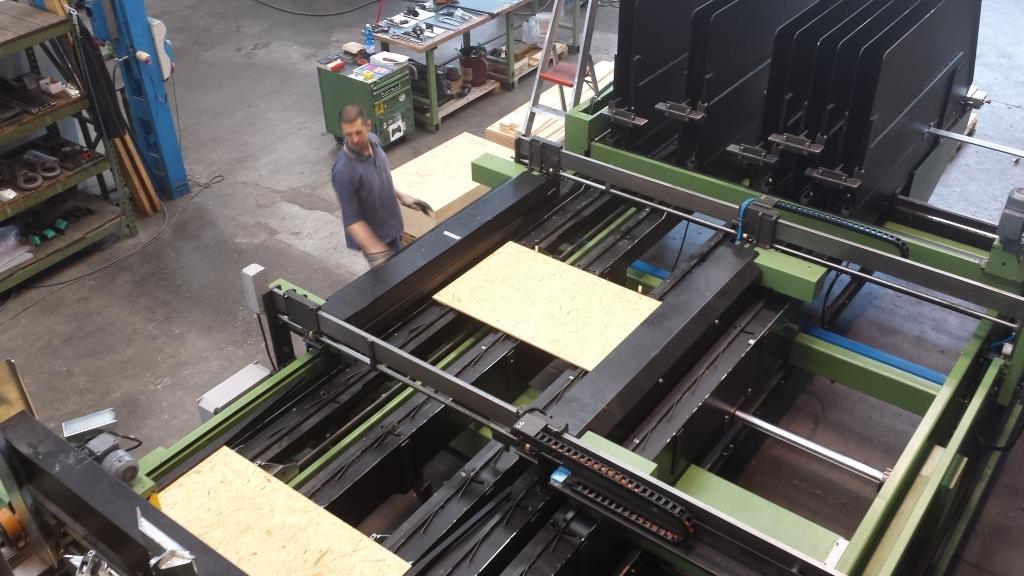

Vorschablone zum manuellen Einlegen von fallenden Breiten

Vorschablone
